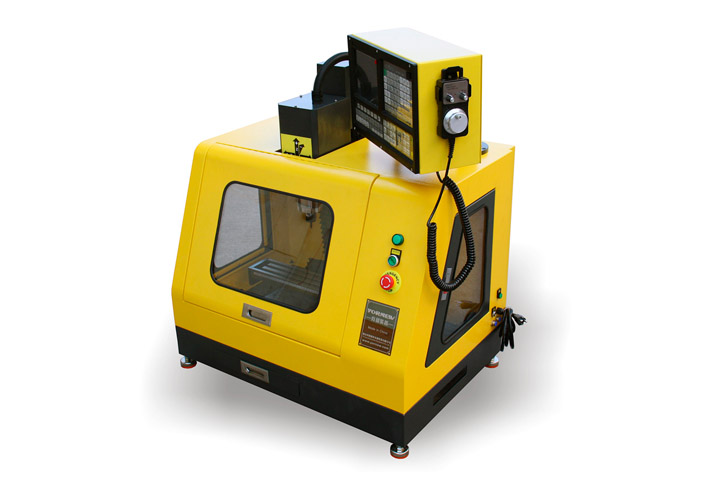

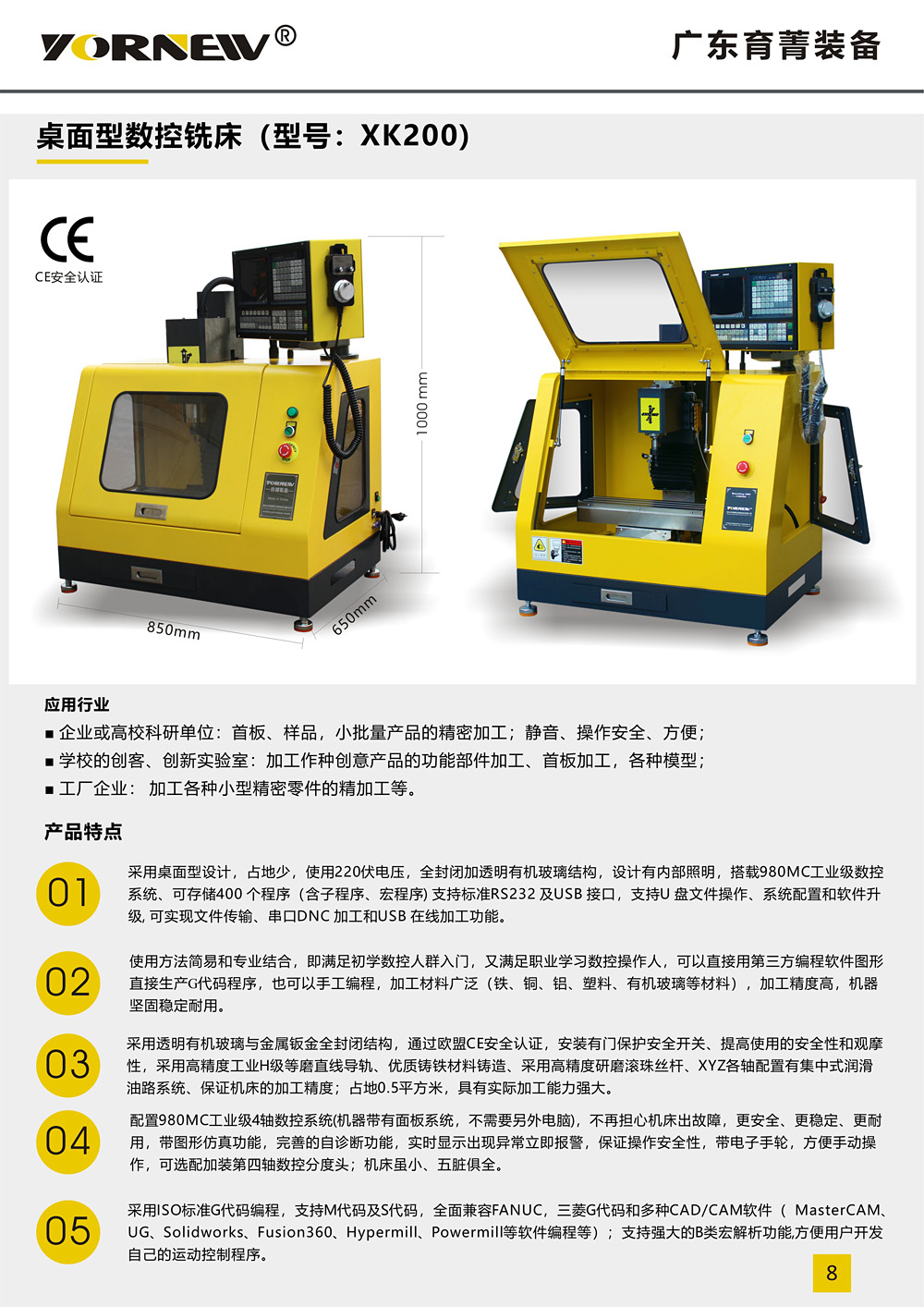

设备简介

1、适用场景广泛研单位加工小零件。

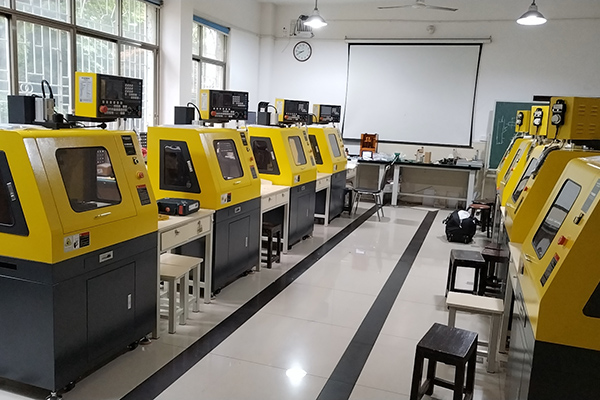

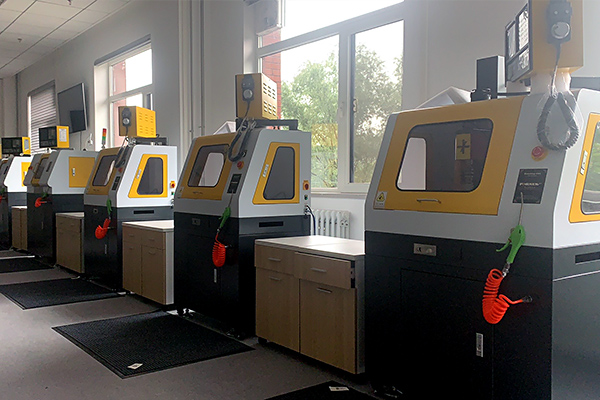

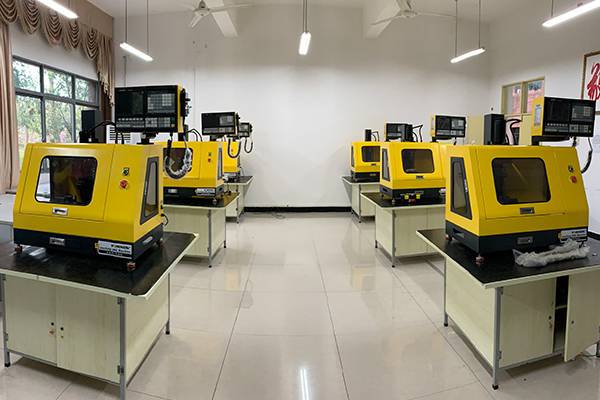

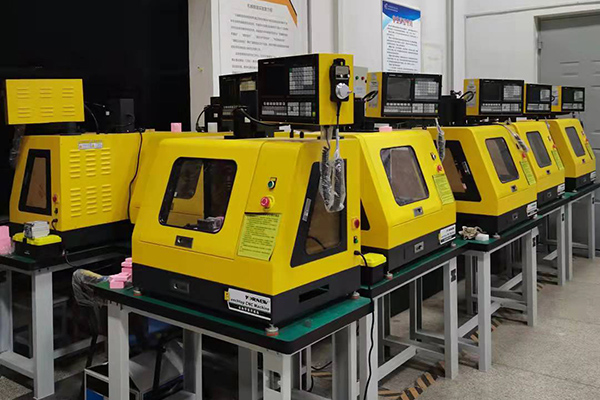

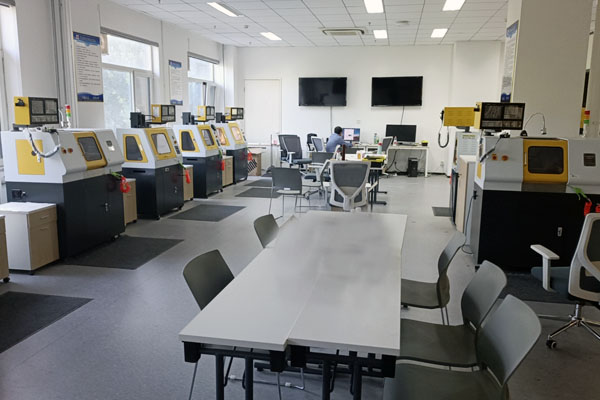

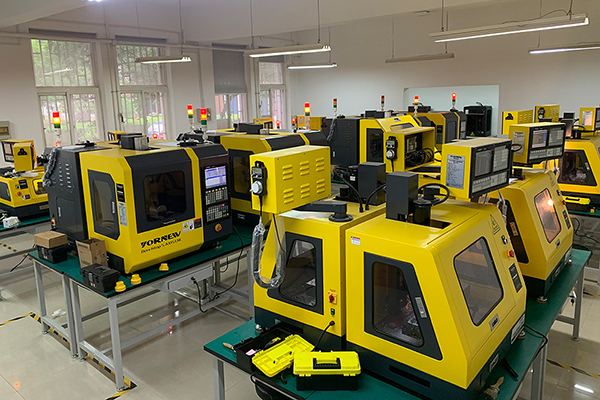

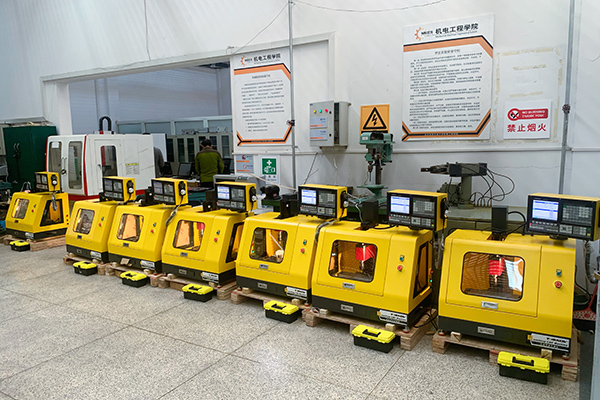

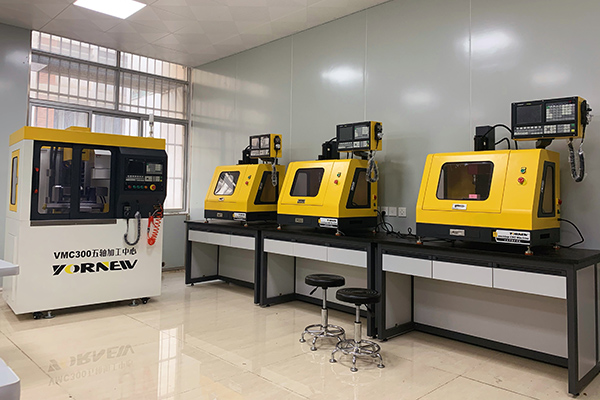

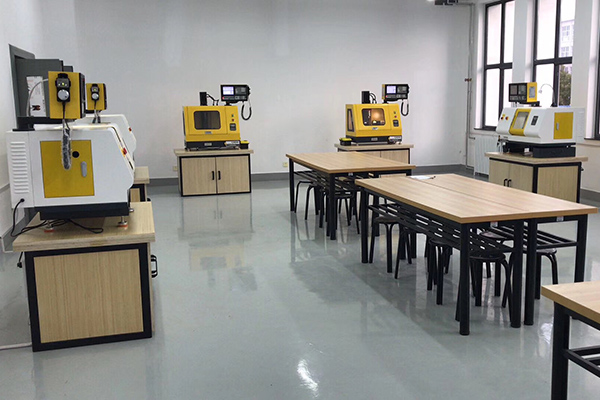

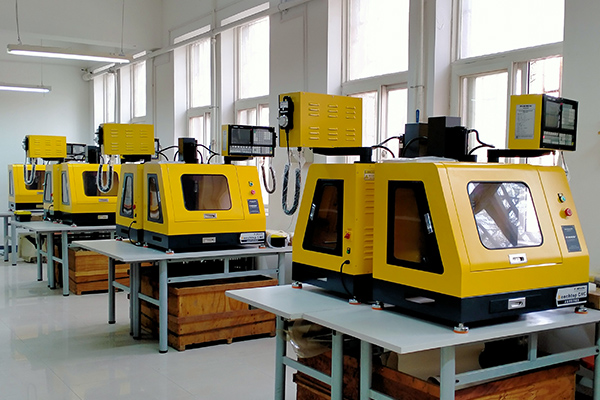

适合用于创客空间、院校理实一体化数控专业教学实训、科研机构及中小企业小件精密加工量身打造，适配教学实训、科创制作、科研打样多类需求；
2、安全稳固，工业级硬件配置

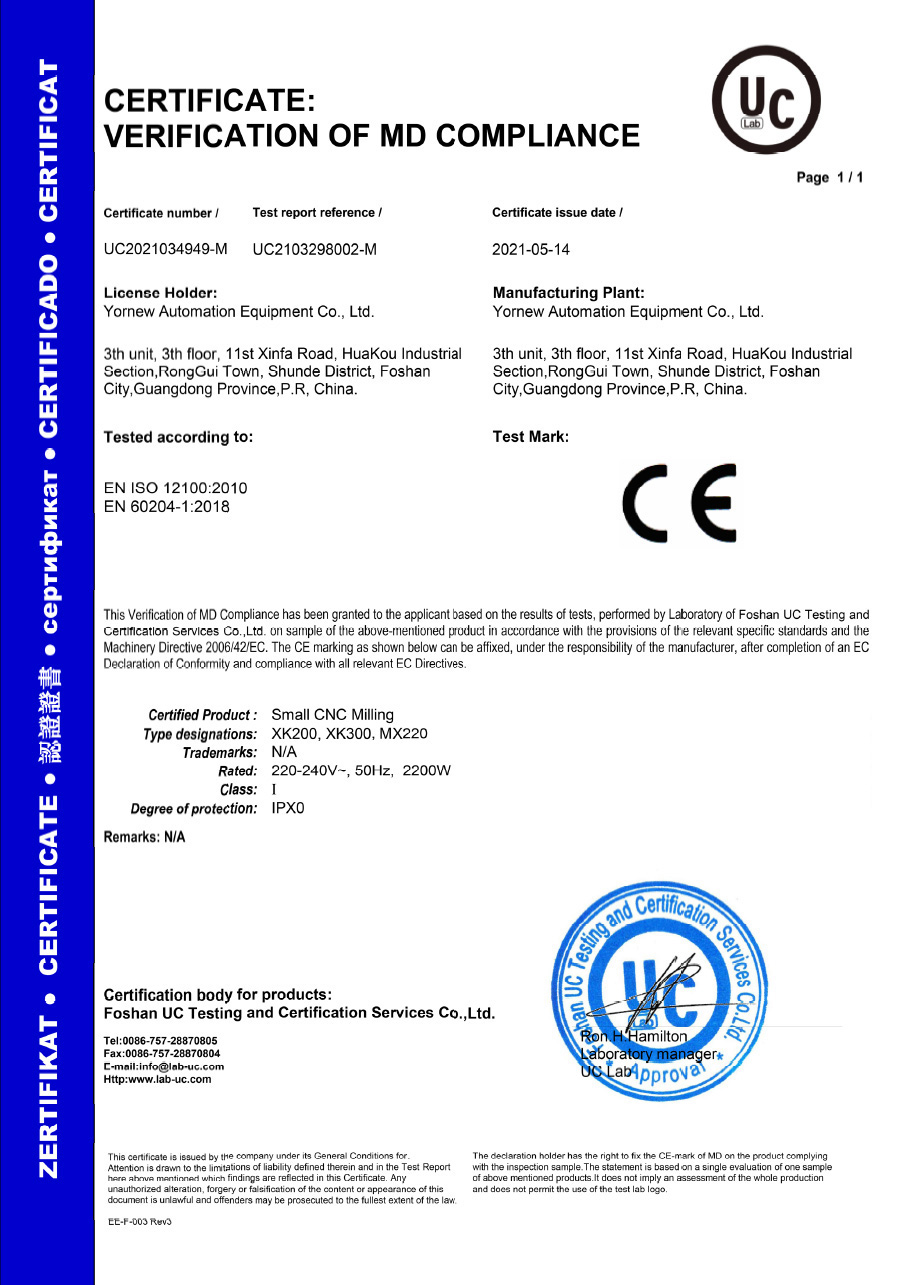

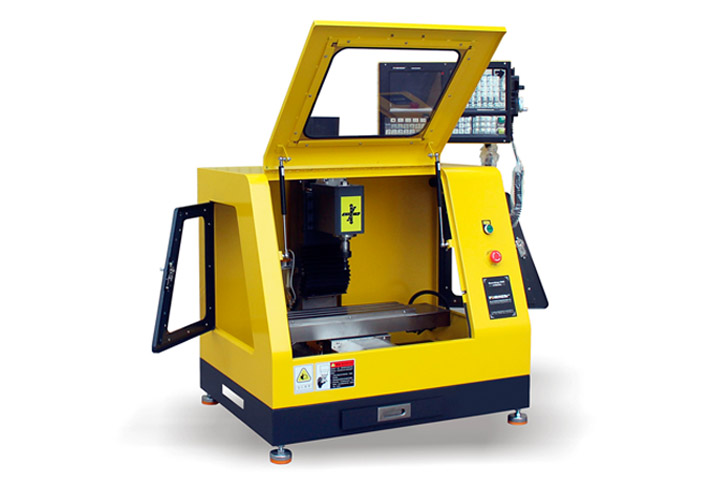

该机型技术成熟、性能稳定、机身扎实、耐用；整机封闭式防护结构，通过欧盟CE安全认证，220V 家用常规电压即可使用，配备防护门安全联锁开关，操作安全有保障；整机采用工业级零部件，搭配高精度H级精密直线导轨、C3级研磨滚珠丝杆、机身采用铸铁材料，刚性强、全系工业级核心配件加持、为高精度加工筑牢基础；
3、独立工业面板系统及高精度伺服驱动
搭载980MC工业面板数控系统(机器带有面板系统，不需另外配电脑)，故障率低、运行稳定、经久耐用，带电子手脉。 XYZ 三轴标配伺服电机，定位精度高、移动速度快，启停及变速过程线性平顺，机械磨损更低、整机使用寿命更长，持续稳定保障加工精度。
4、小巧省空间全能切削
整机仅占地0.5㎡，体积小巧不占地，兼具专业实际加工能力与精密加工精度。可满足铜、铝合金、工程塑料、钢件等材质的轻切削加工；操作模式兼顾简易与专业，零基础可快速入门学习，也适配职业数控专业实操进阶，支持第三方CAM编程软件自动生成 G 代码，同时兼容手工编程，适用人群更广。
5、标准通用兼容编程软件
采用ISO标准G代码编程，支持 M、S 代码运行，兼容发那科、三菱系统标准代码；支持MasterCAM、UG、Solidworks、Fusion360、Hypermill、PowerMill、CAXA等主流 CAD/CAM 设计编程软件。

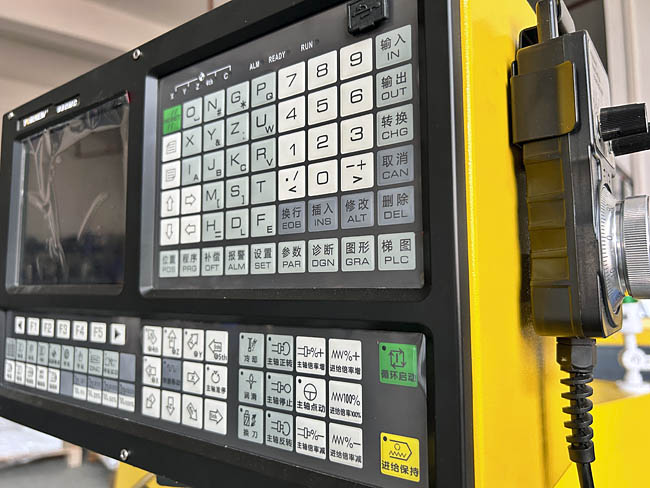

工业数控系统

工业级数控系统，更安全、更稳定、更耐用，不再担心机床出故障，带图形仿真功能，完善的自诊断功能，实时显示出现异常立即报警，保证操作安全性，带电子手轮方便手动操作，8.4 英寸彩色屏幕，中英文可切换

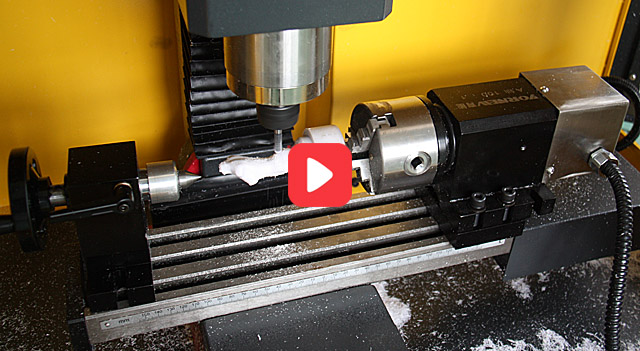

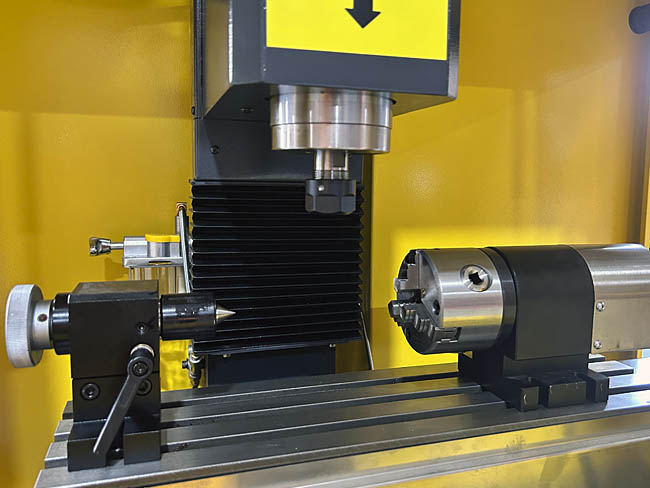

第4轴数控分度头

可选配第4轴，实现四轴联动，采用进口谐波减速器，零回差、锁紧力更紧、精度更高；实现精确的自动任意分度或XYZA轴联动；‌可以实现工件在圆周方向的进给运动，‌从而加工出更复杂的曲面形状等功能。‌

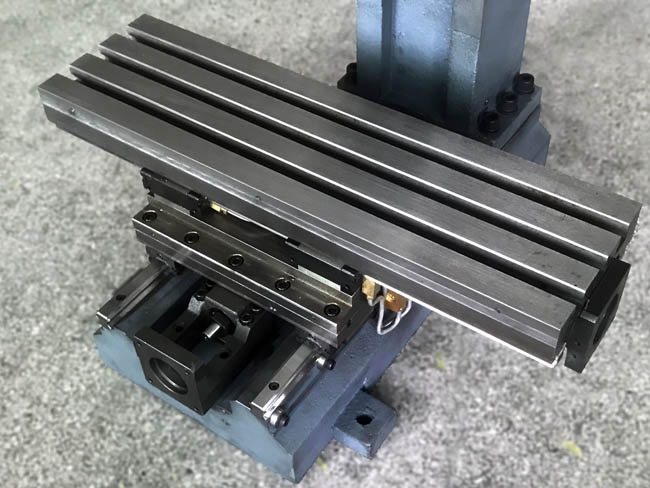

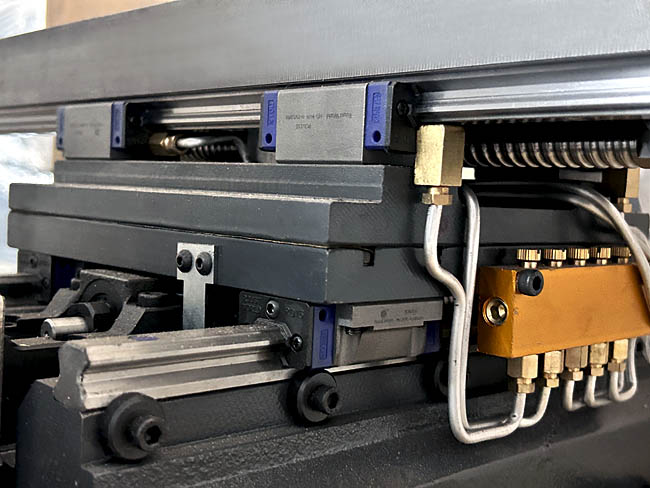

导轨和滚珠丝杠

选用高精度工业级直线导轨和C3级研磨滚珠丝杠，运行速度更快更丝滑，精密更高；配有润滑系统，用于导轨和丝杆的润滑，提搞机床寿命，保障机床的精度。

伺服电机

XYZ三轴配置工业伺服电机，移动速度快；定位、重复定位精度高、加减速灵敏，启停、换向瞬间完成，低转速也能输出足额力矩，负载能力强，转速可大范围平滑调节，运行转速稳定，运转振动小，静音、持续稳定保障加工精度，耐用，故障率低。

铸件床身

床身本体选用优质铸造材料，钢性更好，更稳重；具有良好的减震性能，具有良好的尺寸稳定性，‌不易变形，‌有利于长期保持机床精度，‌确保机床的高性能和长期稳定性。

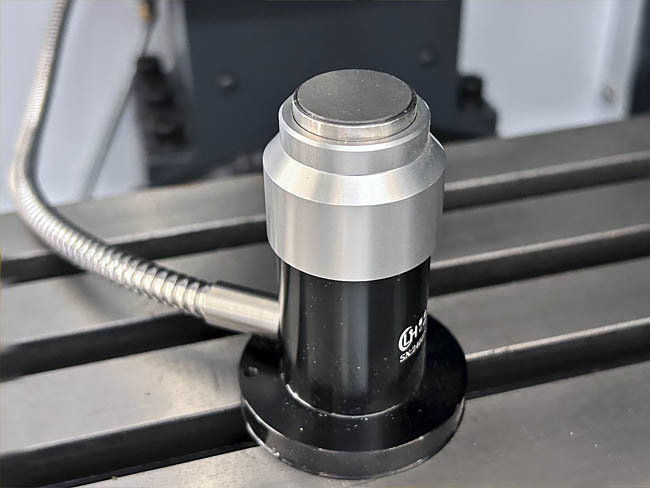

自动对刀仪

可选配自动对刀仪，提高精度、比手动对刀更高的精度，‌减少了加工误差‌节省时间、比手动对刀更快，特别是在需要更换多个刀具的情况下，‌提升效率、‌减少操作错误以及适应性强。‌

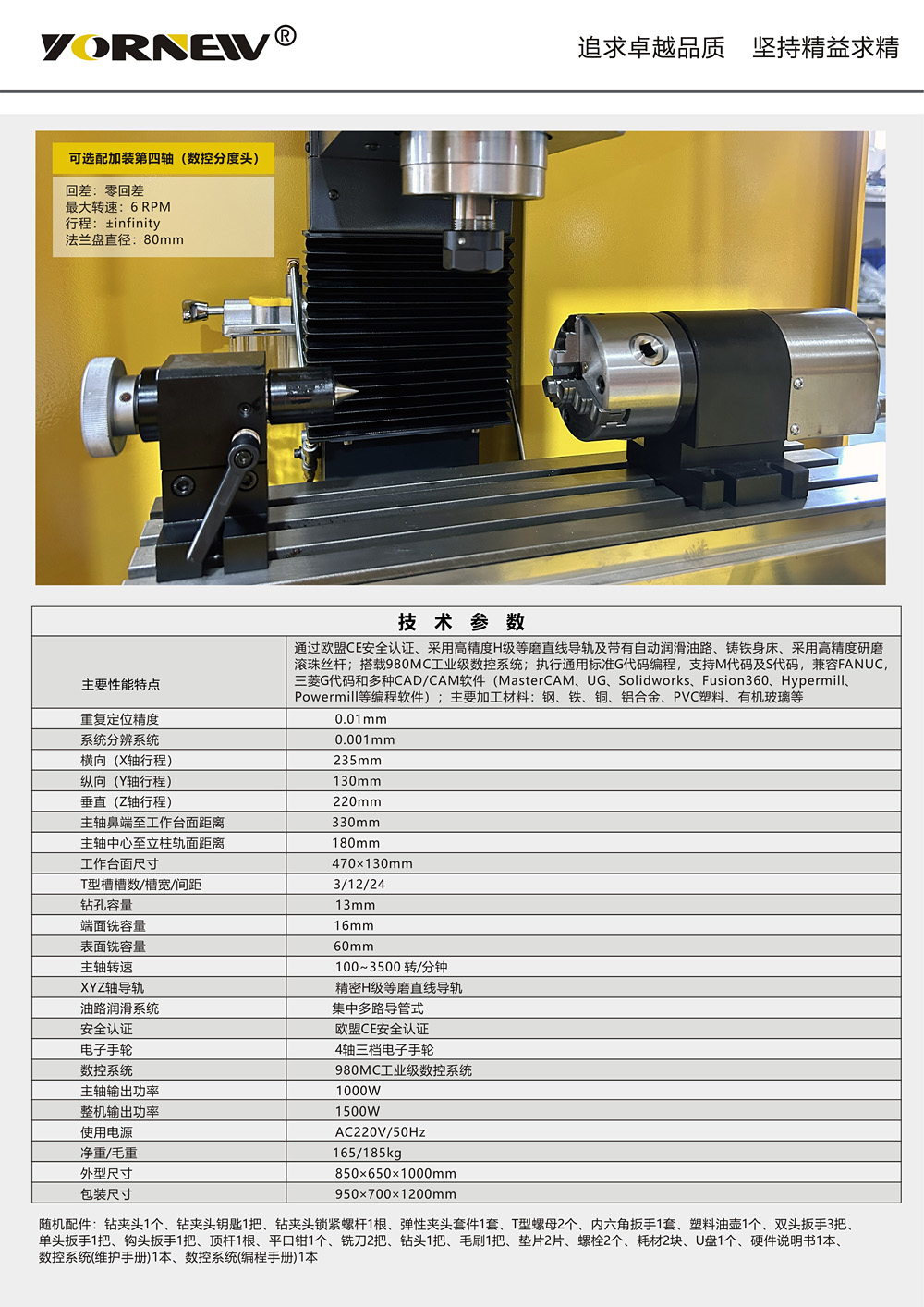

技术参数
主要性能特点	整机封闭式防护结构、通过欧盟CE安全认证、机身铸铁一体成型，搭配高精度H级精密直线导轨、C3级研磨滚珠丝杆、搭载980MC工业级数控系统、XYZ 三轴配伺服电机；采用ISO标准G代码编程，支持 M、S 代码运行，兼容发那科、三菱系统标准代码；支持MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermil、Caxa等主流 CAD/CAM 设计编程软件；主要加工铝合金、铜、碳钎维、塑料及不绣钢件的轻切削加工；
精度	重复定位精度：0.01mm 系统分辩率：0.001mm
XYZ轴行程	横向（X轴）：235mm 纵向（Y轴）：130mm 垂直（Z轴）：220mm
主轴鼻端至工作台面距离	330mm
主轴中心至立柱轨面距离	180mm
工作台面尺寸	470×130mm
T型槽槽数/槽宽/间距	3/12/24
钻孔容量	13mm
端面铣容量	16mm
表面铣容量	60mm
主轴转速	100~3500 转/分钟
XYZ轴电机	400W伺服电机
XYZ轴移动速度	10000mm/min
XYZ轴导轨	工业级H级等磨直线导轨
油路润滑系统	集中多路导管式
电子手轮	4轴三档电子手轮
数控系统	980MC工业级数控系统
主轴功率	1kw
整机输出功率	2.5 kw
使用电源	AC220V/50Hz
净重/毛重	165/185kg

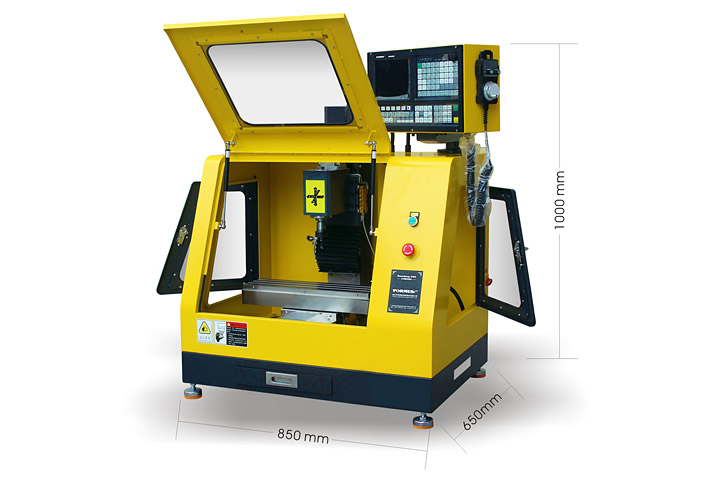

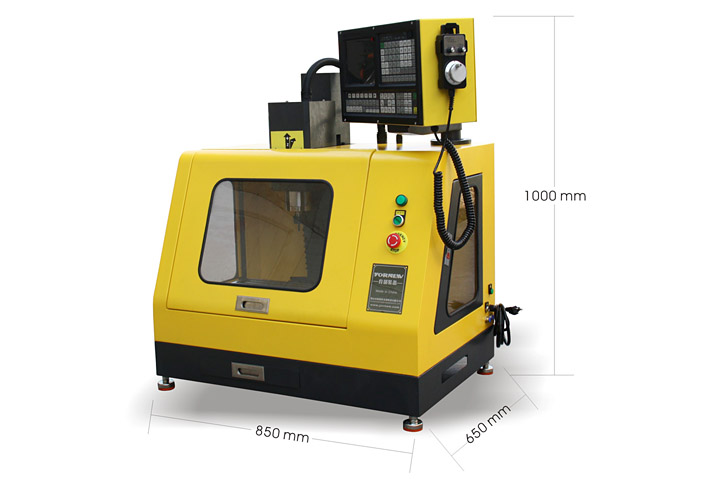

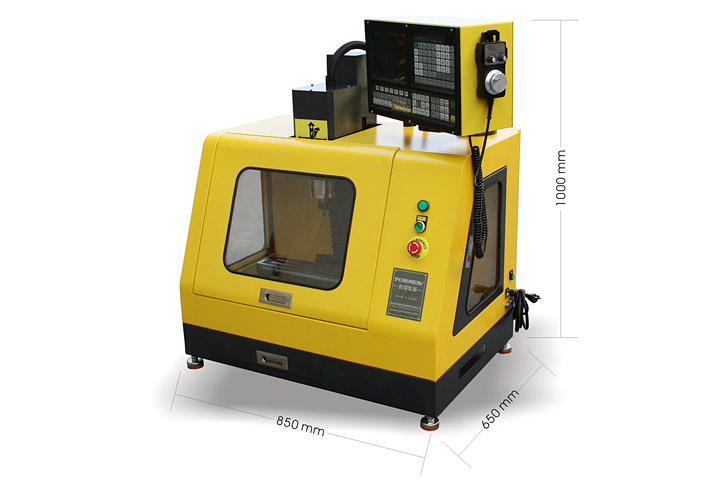

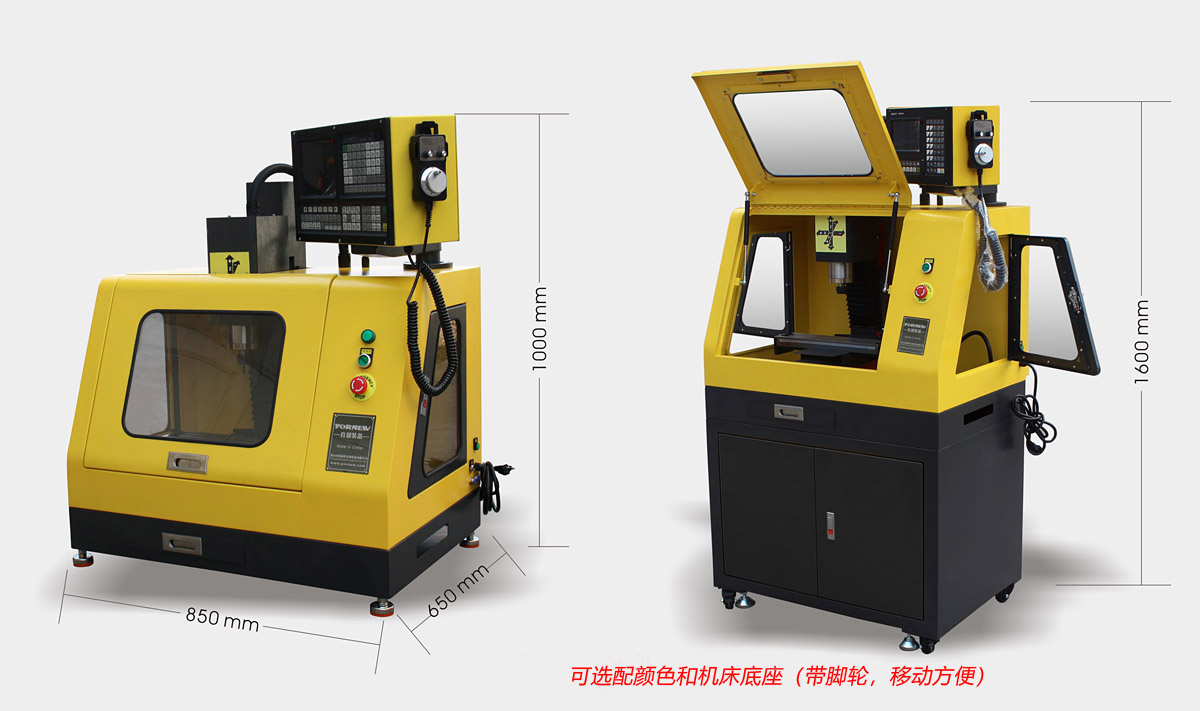

外形尺寸	850×650×1000mm
包装尺寸	950×700×1200mm

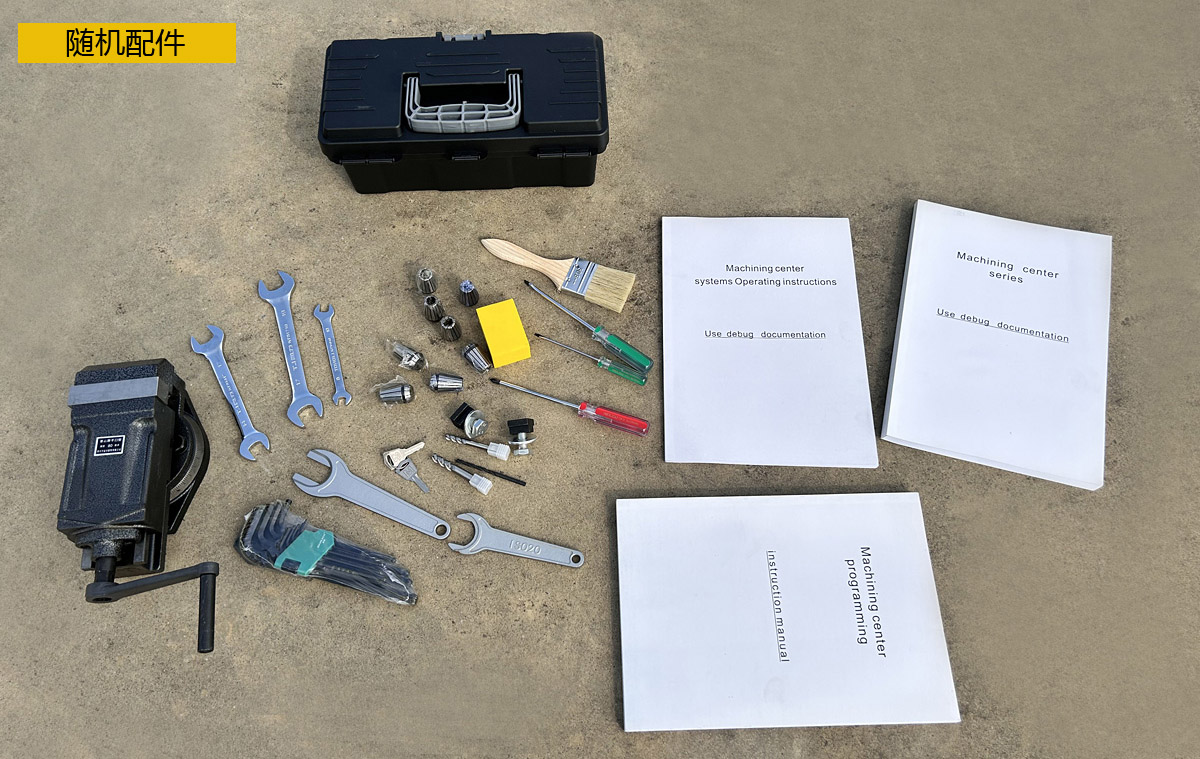

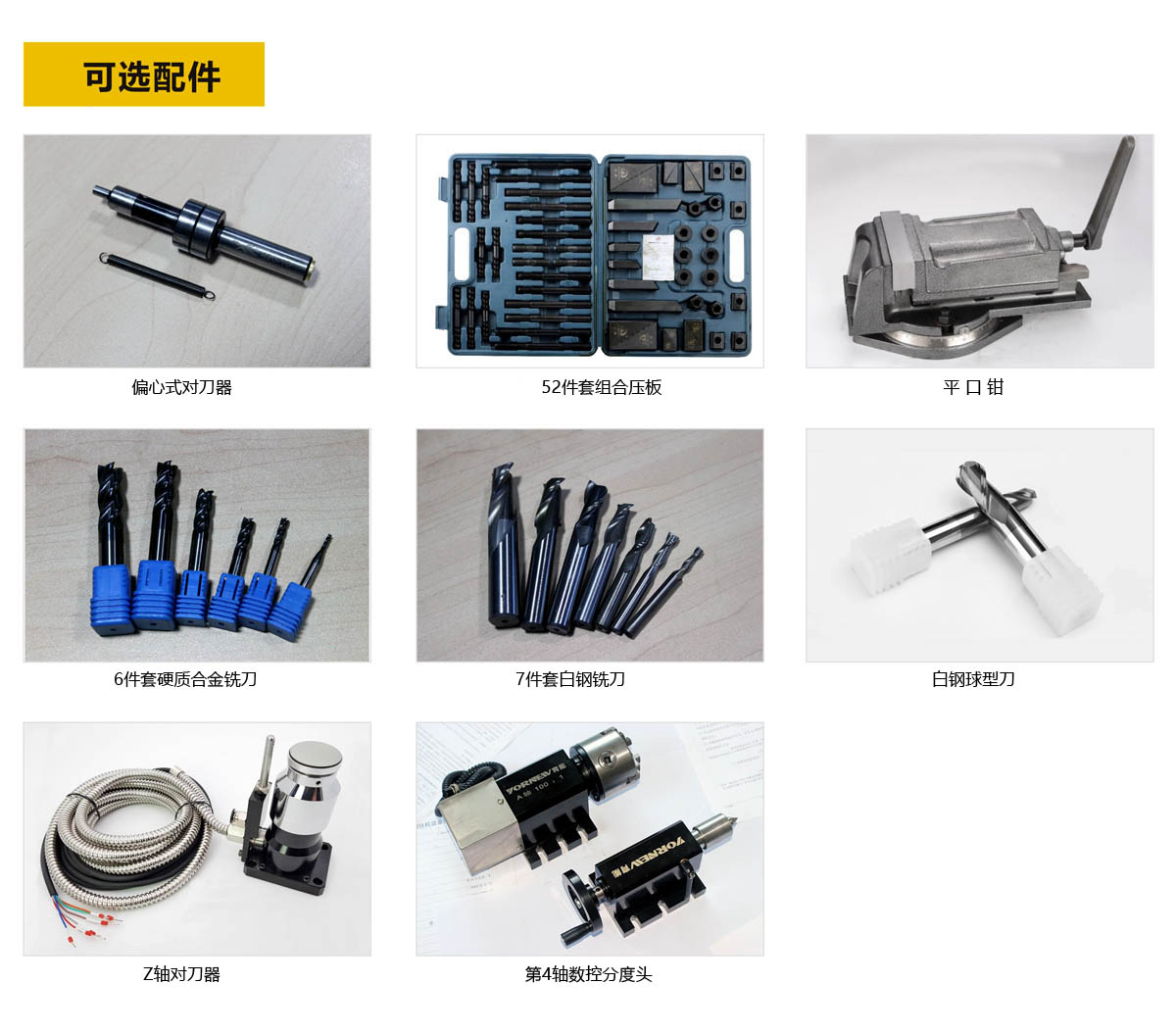

随机配件	钻夹头1个、钻夹头钥匙1把、钻夹头锁紧螺杆1根、弹性夹头套件1套、T型螺母2个、内六角扳手1套、塑料油壶1个、双头扳手3把、单头扳手1把、钩头扳手1把、顶杆1根、平口钳1个、铣刀2把、钻头1把、毛刷1把、垫片2片、螺栓2个、耗材2块、U盘1个、硬件说明书1本、数控系统(维护手册)1本、数控系统(编程手册)1本
